１ 案例一：電流表無電流

①首先檢查周波控制器輸出是否正常，用萬用 表測量周波控制器的輸出電壓，如輸出電壓正常，則 不是周波控制器的故障，如測量周波控制器無電壓 輸出，則檢查和更換周波控制器。②檢查可控硅，可 控硅是單向?qū)ǖ?/span>，維護人員粗心大意將可控硅安 反后，會導致可控硅不導通，無電流通過，正確的安 裝可控硅后，電流表電流正常顯示。

２ 案例二：周波控制器無法自動工作

①周波控制器與溫控表通信故障，或儀表通訊 參數錯誤，周波控制器本身?yè)p壞或線路故障。②風 機接觸器故障，由于風機啟動和儀表運行有聯鎖，故 當風機故障時，周波控制器無法自動工作。

 ３ 案例三：爐門和臺車限位的故障

①操作控制箱上按鈕全部失靈：此時檢查電源 指示燈是否亮；檢查電動推桿上限位開關狀態，是否 到位，否則 限 位 開 關 位 置 移 動 或 損 壞。② 臺 車“到 位”后爐門不能動作：此時需檢查臺車是否進到位， 限位開關是否動作或相應繼電器指示燈狀態正確與 否；檢查開關是 否 損 壞 或 其 他 線 路 故 障。③爐 門 密封開關失靈：此時需檢查爐門限位開關是否動作，是 否損壞及繼電器指示燈狀態是否正確。④臺車出動 作失靈：此情況需檢查爐門升限位開關是否動作，是 否損壞及繼電器指示燈狀態是否正確。

４ 案例四：通信故障

電阻爐計算機通信故障要分類檢查故障原因。 故障一般分為以下幾種情況：①個別儀表通信故障， 儀表通訊參數錯誤、儀表本身?yè)p壞或故障儀表線路 問題。②全部?jī)x表通信故障，通訊端口選擇錯誤、通 訊板卡損壞、通訊插頭內短路、掉線或通訊總線路問題。

通過以上的介紹，我們了解和熟悉了低溫電阻 爐的電氣控制原理，同時也對檢修和維護電阻爐有 了一定的認識，在處理電阻爐的故障中，不僅需要具 備可控硅的檢修方法，并且要熟悉現場各溫控儀表 的相關控制和操作原理，只有這樣，當電阻爐出現電 氣故障時，我們才能快速、準確的找出故障點，完成 設備的維修工作。

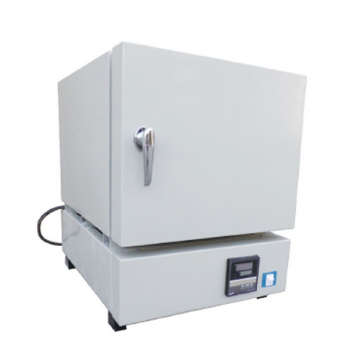

上海博迅SX2-Z智能一體式箱式電阻爐
